Полимерные изоляторы для контактной сети ж/д

Полимерные изоляторы ФСПКр, ПСПКр, НСПК, НСПКр, КСПКр для контактной сети ж/д

Полимерные стержневые изоляторы ФСПКр, ПСПКр, НСПКр, КСПКр эксплуатируются в контактных сетях переменного тока напряжением 25 кВ и постоянного тока напряжением 3 кВ. Основ­ными элементами данных изоляторов являются стержень из однонаправленного стек­лопластика, защитная полимерная оболочка и металлические оконцеватели.

По назначению изоляторы подразделяются на подвесные, консоль­ные, натяжные и фиксаторные.

Условные обозначения изоляторов

1-я буква — назначение изолятора:

• Н — натяжной,
• Ф — фиксаторный,
• К — консольный,
• П — подвесной.

2-я буква — конструктивное исполнение: С — стержневой;

3-я буква - Материал изоляционной части: П - полимер;

4-я буква (или сочетание прописной и строчной буквы) — ма­териал и конфигурация защитной оболочки: К — гладкая из кремнийорганической резины, Кр — ребристая из кремнийорганической резины

р - индекс: ребристая защитная оболочка;

Д - индекс подтверждающий увеличение срока эксплуатации;

1-я цифра — класс изолятора (нормированная разрушающая сила при растяжении, кН);

2-я цифра — номинальное напряжение контактной сети, кВ (для натяжных и фиксаторных изоляторов) или нормированная разрушаю­щая сила при изгибе, кН (для консольного изолятора);

3-я цифра — длина пути утечки, м (для натяжных и фиксатор­ных изоляторов) или номинальное напряжение, кВ (для консольного изо­лятора);

Пример условного обозначения

Изолятор ПСПКр 70-3/0,6 Д  - Подвесной стержневой полимерный изолятор с защитной ребристой оболочкой изоляционной части из кремнийорганической резины класса 120 на номинальное напряжение 3 кВ, с длиной пути утечки 6 м, с увеличенным гарантийным сроком эксплуатации.

Технические характеристики ж/д полимерных изоляторов

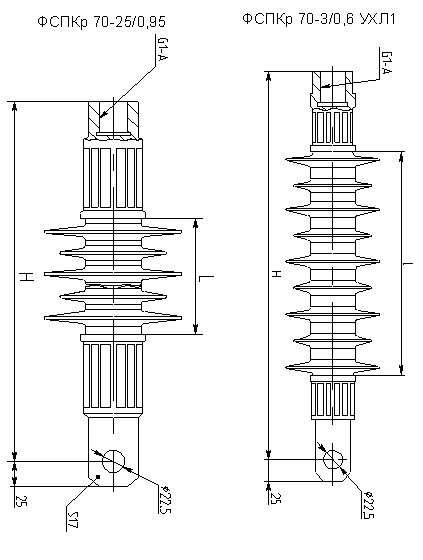

Тип	ФСПКр 70-3/0,6 (СР)	ФСПКр 120-3/0,6 (СР)	ФСПКр 70-25/1,1 (СР)	ФСПКр 70-25/1,1 Д (СР)	ФСПКр 120-25/1,1 (СР)
Номинальное напряжение, кВ	3	3	25	25	25
Разрушающие усилие, кН	70	120	70	70	120
Длинна пути утечки, мм	600	600	1100	1100	1100
Строительная высота, H, мм	445	420	620	620	620
Установочные размеры верх/низ, мм	d115	d118	d115	d115	d118
Арматура верх/низ изолятора	D22.5	D22,5	D22,5	D22.5	D22.5
Масса, кг, не более	3	4,9	4,1	4,1	5,5
Тип	ФСПКр 120-25/1,1 Д (СР)	ФСПКр 70-25/0,95 Д (СР)	ФСПКр 70-25/0,95 (СР)	ФСПКр 120-25/0,95 Д (СР)	ФСПКр 120-25/0,95 (СР)
Номинальное напряжение, кВ	25	25	25	25	25
Разрушающие усилие, кН	100	70	70	120	120
Длинна пути утечки, мм	600	650	500	950	950
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13
Тип	ПСПКр 70-3/0,6В (ГП)	ПСПКр 70-3/0,6Г (ГС)	ПСПКр 70-25/1,1В (ГП)	ПСПКр 70-25/1,1Г (ГС)	ПСПКр 70-25/1,1Д
Номинальное напряжение, кВ	25	3	25	25	25
Разрушающие усилие, кН	100	70	70	70	70
Длинна пути утечки, мм	600	650	500	1100	1100
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13
Тип	НСПКр 120-3/0,6 (СС)	НСПКр 120-25/0,95 (СС)	НСПКр 120-25/0,95 Д	НСПКр 120-25/1,1 (СС)	НСПКр 120-25/1,1 Д (СС)
Номинальное напряжение, кВ	3	25	25	25	25
Разрушающие усилие, кН	100	70	70	120	120
Длинна пути утечки, мм	600	650	500	1100	1100
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13
Тип	НСПКр 120-25/1,2	НСПКр 120-25/1,5 Д (СС)	НСПК 120-3/0,6 (СС)	НСПК 120-3/0,8 (СС)	НСПК 120-25/0,8 (СС)
Номинальное напряжение, кВ	25	25	3	3	25
Разрушающие усилие, кН	100	70	70	120	120
Длинна пути утечки, мм	600	650	500	800	800
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13
Тип	НСПК 120-25/0,9 (СС)	НСПК 120-25/1,2 (СС)	НСПК 120-25/1,5 Д (СС)	КСПКр 120-3/0,6 (СК)
Номинальное напряжение, кВ	25	25	25	3
Разрушающие усилие, кН	100	70	70	120
Длинна пути утечки, мм	600	650	500	600
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13
Тип	КСПКр 70-25/1,1 (СК)	КСПКр 120-25/1,1 (СК)	КСПКр 120-25/1,1 Д (СК)	КСПКр 120-25/0,95 Д (СК)
Номинальное напряжение, кВ	25	25	25	25
Разрушающие усилие, кН	100	70	70	120
Длинна пути утечки, мм	600	650	500	950
Строительная высота, H, мм	520	583	440
Установочные размеры верх/низ, мм	d204	d195	d175
Арматура верх/низ изолятора	2 отв D15/ D22.5	D22,5	D22,5
Масса, кг, не более	16,1	20.5	13

Часть полимерных изоляторов, в настоящее время снятых с производства в России, имеют не общепринятое обозначение:

• ПСК 120/27,5-3, ПСК 120/27,5-5, ПСК 120/27,5-7, ИСК 120/27,5-3, ИСК 120/27,5-4, ИСК 120/27,5-5, ИСК 120/27,5-7 - подвесные (П) и натяжные (Н) стержневые изоляторы с кремнийорганической ребри­стой защитной оболочкой класса 120 кН, на напряжение 27,5 кВ с допу­стимой степенью загрязненности атмосферы 3 (или 4, 5 7);
• ФСК 70/27,5-АЗ, КСК 70/27,5-АЗ - фиксаторный (Ф) и консоль­ный (К) стержневые изоляторы с кремнийорганической ребристой за­щитной оболочкой класса 70 кН, на напряжение 27,5 кВ, модификации А с допустимой степенью загрязненности атмосферы 3;
• КФСК 70/27,5-5, КФСК 70/27,5-7 - консольно-фиксаторные стер­жневые изоляторы с кремнийорганической ребристой защитной оболоч­кой класса 70 кН, на напряжение 27,5 кВ с допустимой степенью загряз­ненности атмосферы 5 и 7;
• НСФтКр 120/0,48, НСФтКр 120/0,86 и НСФтКр 120/1,5 - натяж­ные стержневые изоляторы с гладкой фторопластовой защитной обо­лочкой и двумя ребрами вблизи оконцевателей из кремнийорганической резины класса 120 кН и длиной тгути утечки 0,48 м (или 0,86 1 5м)-
• НСФт 120/0,6, НСФг 120/0,8, НСФт 120/1,0, НСФт 120/1,2 -на­тяжные стержневые изоляторы с гладкой фторопластовой защитной обо­лочкой класса 120 кН и длиной пути утечки 0,6 м (или 0,8, 1,0, 1,2 м);
