Привод ручной ПРГ-5 УХЛ1, ПРГ-5Б УХЛ1
ПРГ-00-5 и ПРГ-01-5 УХЛ1; ПРГ-00-5Б; ПРГ-01-5Б; ПРГ-02-5Б; ПРГ-03-5Б УХЛ1
Привод ручной ПРГ-5 УХЛ1 предназначен для оперирования контактными ножами или заземлителями разъединителей РГ на номинальные напряжения 35 кВ.
|
Приводы ПРГ-00-5 УХЛ1
|
Приводы ПРГ-01-5 УХЛ1
|
|
 |
 |

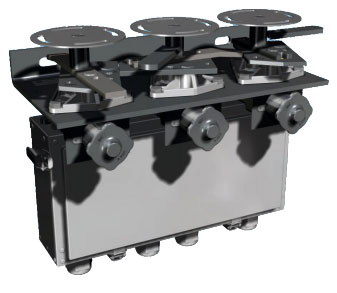

Привод блочный ПРГ-5Б УХЛ1 предназначен для ручного оперирования главными ножами и заземлителями разъединителей типа РГ на напряжение 35 кВ при их установке на открытом воздухе.
Конструкция приводов ручных ПРГ-5 и ПРГ-5Б
Привод ПРГ-5 состоит из корпуса, выходного вала, механизма блокировки на базе электромагнитного замка ЗБ-1МУХЛ1, механизма переключения, рукоятки оперирования и кабельных вводов.
Привод ПРГ-5Б конструктивно состоит из уголка на котором смонтированы один, два или три силуминовых корпуса с закрепленными в них выходными валами. Выходной вал установлен в корпус через металло-пластиковый подшипник. Снизу общего уголка расположены силуминовые корпуса с установленными на них блок-замками электромагнитной блокировки типа ЗБ-1М. Взамен блок-замков приводы могут быть укомплектованы механической блокировкой Гинодмана (МБГ). Так же в данном корпусе смонтирован рычажный механизм передачи поворота выходного вала в поворот коммутирующего устройства внешних вспомогательных цепей типа КСАМ12.
Коммутирующие устройства типа КСАМ12 смонтированы в корпусе из нержавеющей стали, прикрепленном к силуминовым корпусам.
Условия эксплуатации приводов ПРГ-5 и ПРГ-5Б
- Температура окружающей среды: от минус 60°C до плюс 40°C
- Высота над уровнем моря не более 1000 м.
Пример условного обозначения приводов ПРГ-XX-5 УХЛ1 и ПРГ-XX-5Б УХЛ1
П - привод;
Р - ручной;
Г- горизонтальное положение рукоятки при оперировании;
XX - исполнение в зависимости от количества коммутируемых вспомогательных цепей КСАМ-12; 00 - 4 цепей (для заземлителей); 01 - 8 цепей (для разъединителей);
5 - модификация;
Б - блочный
УХЛ1 - климатическое исполнение по ГОСТ 15150-69.
Технические характеристики приводов ПРГ-00-5 УХЛ1 и ПРГ-01-5 УХЛ1
| Угол поворота выходного вала, град | 90 |
| Тип блокировки | ЗБ-1М УХЛ1 |
| Номинальный крутящий момент на выходном валу, Нм | 370 |
| Наибольшее усилие, прилагаемое к рукоятке привода, Н | 245 |
| Номинальное напряжение цепей электромагнитной блокировки, В | 220 постоянного тока |
| Длина, мм | 180 |
| Ширина, мм | 250 |
| Высота, мм | 450 |
| Масса ПРГ-00-5 УХЛ1, кг | 11,5 |
| Масса ПРГ-01-5 УХЛ1, кг | 12 |
Типоисполнения ручного привода блочного ПРГ-5Б УХЛ1
|
Типоисполнение
|
Конструктивное исполнение |
|
||
|
Количество и расположение валов заземлителей |
Количество свободных контактов вспомогательных цепей (НО* + НЗ**) |
Масса, кг |
||
|
Главного вала |
Валов заземлителей |
|
||
| ПРГ-00-5Б УХЛ1 |
Один справа и один слева от главного вала |
8+8 |
2 вала по 4+4 |
20 |
| ПРГ-01-5Б УХЛ1 |
Один слева от главного вала |
8+8 |
1 вал с 4+4 |
13,5 |
| ПРГ-02-5Б УХЛ1 |
Один справа от главного вала |
8+8 |
1 вал с 4+4 |
13,5 |
| ПРГ-03-5Б УХЛ1 |
- |
8+8 |
— |
6,8 |
* НО - нормально открытый контакт
** НЗ - нормально закрытый контакт
Аналоги приводов ПРГ-5
- Привод ПРГ-5М УХЛ1
- Привод ПР СЭЩ ручной предназначен для оперирования главными ножами и заземлителями разъединителей переменного тока наружной установки на напряжение 35 кВ РГП-35 и РДЗ-35.
