Ручные приводы ПРГ-6М: ПРГ-00-6М; ПРГ-01-6М; ПРГ-02-6М; ПРГ-03-6М; ПРГ-04-6М; ПРГ-05-6М; ПРГ-06-6М; ПРГ-07-6М УХЛ1
Ручной привод ПРГ-6М предназначен для управления контактными ножами и разъединителями при высоте над уровнем моря не более 1000 метров и температуре окружающей среды от -60°С до +40°С.

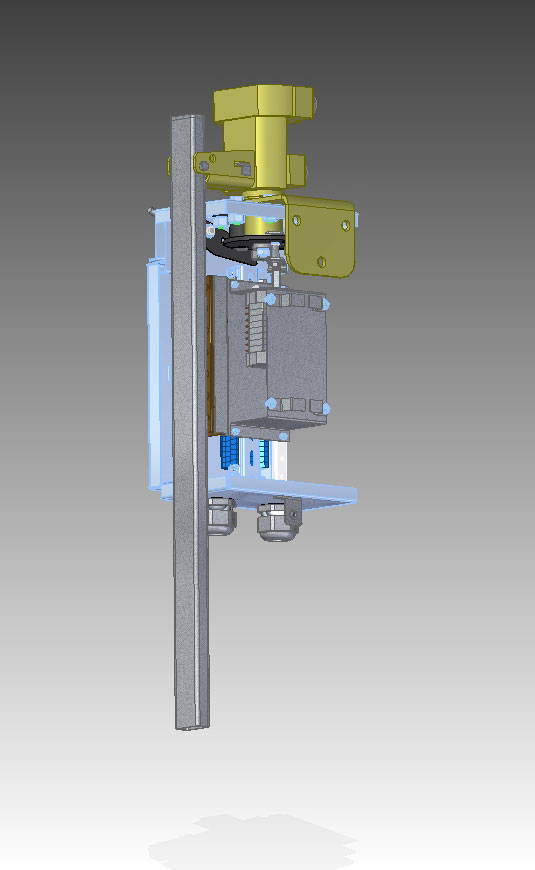

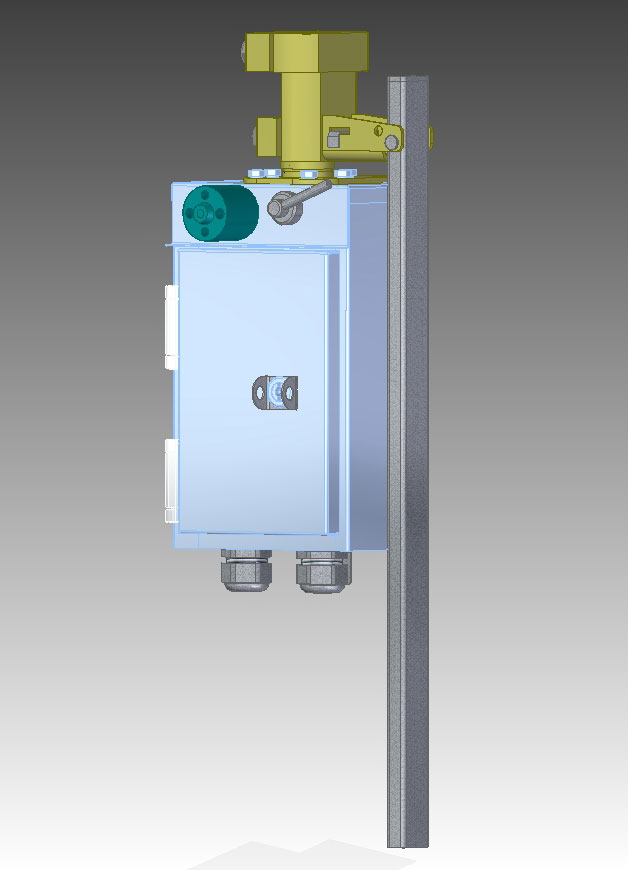

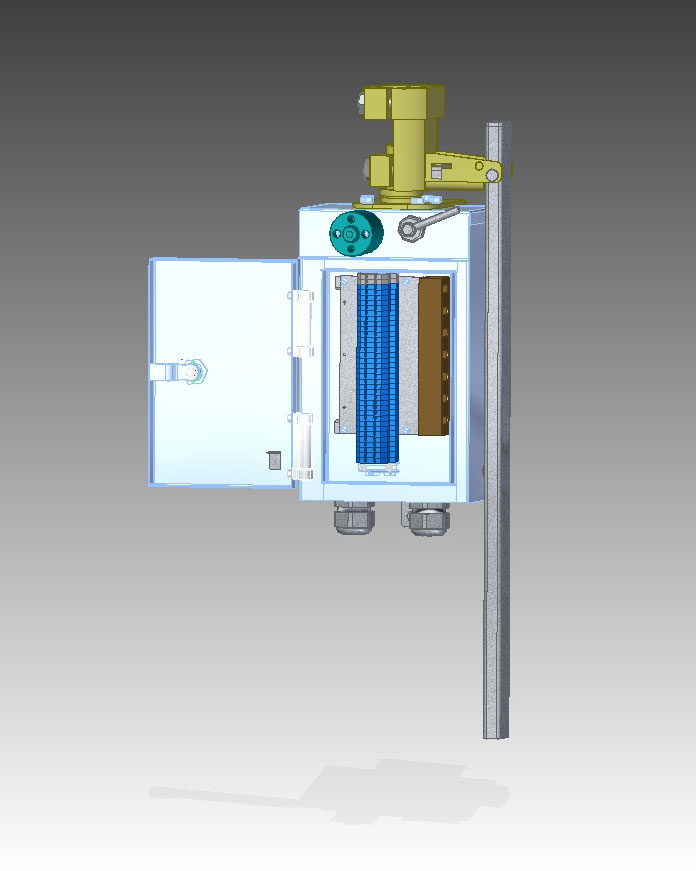

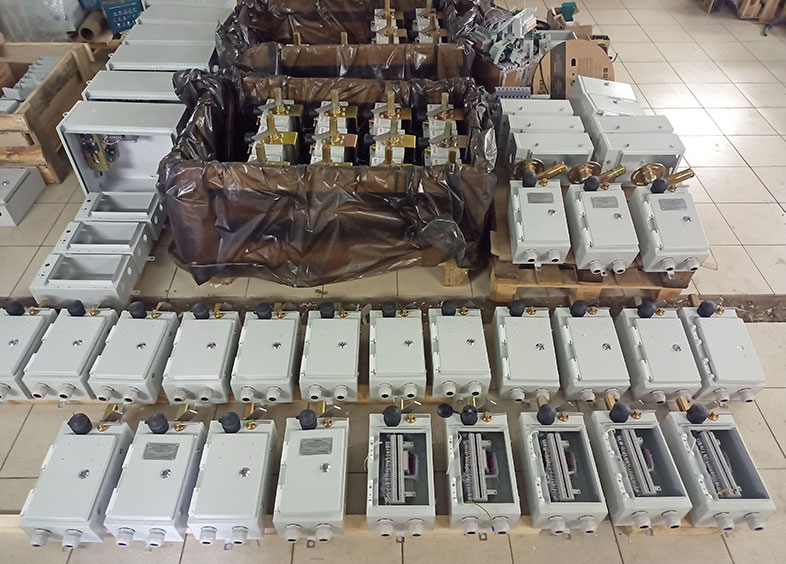

Привод состоит из корпуса, выполненного из нержавеющей стали, выходного вала, механизма фиксации с приводным рычагом, коммутирующего устройства типа F10-24II/LD, электромагнитной блокировки на базе блок-замка 3Б-1М УХЛ1 и кабельных выводов. Доступ внутрь привода при монтаже и наладке осуществляется после отпирания замка специальным ключом и открывания дверки. Для соединения с валом разъединителя или заземлителя на выходном валу крепится муфта, на которой шарнирно закреплен рычаг оперирования. При оперировании рычаг устанавливается в горизонтальное положение и закрепляется фиксатором, по окончанию оперирования рычаг устанавливается в вертикальное положение и может замыкаться замком.
Технические характеристики ПРГ 6М
| Наименование параметра | ПРГ-00-6М УХЛ1 | ПРГ-01-6М УХЛ1 | ПРГ-02-6М УХЛ1 | ПРГ-03-6М УХЛ1 | ПРГ-04-6М УХЛ1 | ПРГ-05-6М УХЛ1 | ПРГ-06-6М УХЛ1 | ПРГ-07-6М УХЛ1 |
| Номинальный крутящий момент, Нм |
400 |
|||||||
| Угол поворота выходного вала |
190+5 |
90+5 |
190+5 |
90+5 |
||||
| Напряжение питания цепей электромагнитной блокировки, В |
Постоянный ток 220 |
|||||||
| Степень защиты от пыли и воды по ГОСТ14254 |
IP65 |
|||||||
| Тип блокировки |
Электромагнитная на базе замка 3Б-1М УХЛ |
|||||||
|
Типоисполнение |
Угол поворота вала, градусов |
Количество вспомогательных контактов |
Назначение (соединительный элемент с разъединителем) |
Масса, кг |
|
ПРГ-00-6М УХЛ1 |
190 |
8НО+8НЗ |
Для оперирования главными ножами (колодки) |
15 |
|
ПРГ-01-6М УХЛ1 |
4НО+4НЗ |
Для оперирования заземлителями (колодки) |
15 |
|
|
ПРГ-02-6М УХЛ1 |
90 |
- |
Для оперирования главными ножами (ступица) |
14 |
|
ПРГ-03-6М УХЛ1 |
- |
Для оперирования заземлителями (ступица) |
14 |
|
|
ПРГ-04-6М УХЛ1 |
190 |
- |
Для оперирования главными ножами (ступица) |
14 |
|
ПРГ-05-6М УХЛ1 |
- |
Для оперирования заземлителями (ступица) |
14 |
|
|
ПРГ-06-6М УХЛ1 |
90 |
- |
Для оперирования главными ножами (колодки) |
15 |
|
ПРГ-07-6М УХЛ1 |
- |
Для оперирования заземлителями (колодки) |
15 |
Условное обозначение приводов ПРГ-6М
ПРГ – ХХ - 6М УХЛ1
ПРГ - привод ручной с горизонтальным положением рычага оперирования,
ХХ - номер типоисполнения,
6М - модификация,
УХЛ1 - климатическое исполнение и категория размещения.

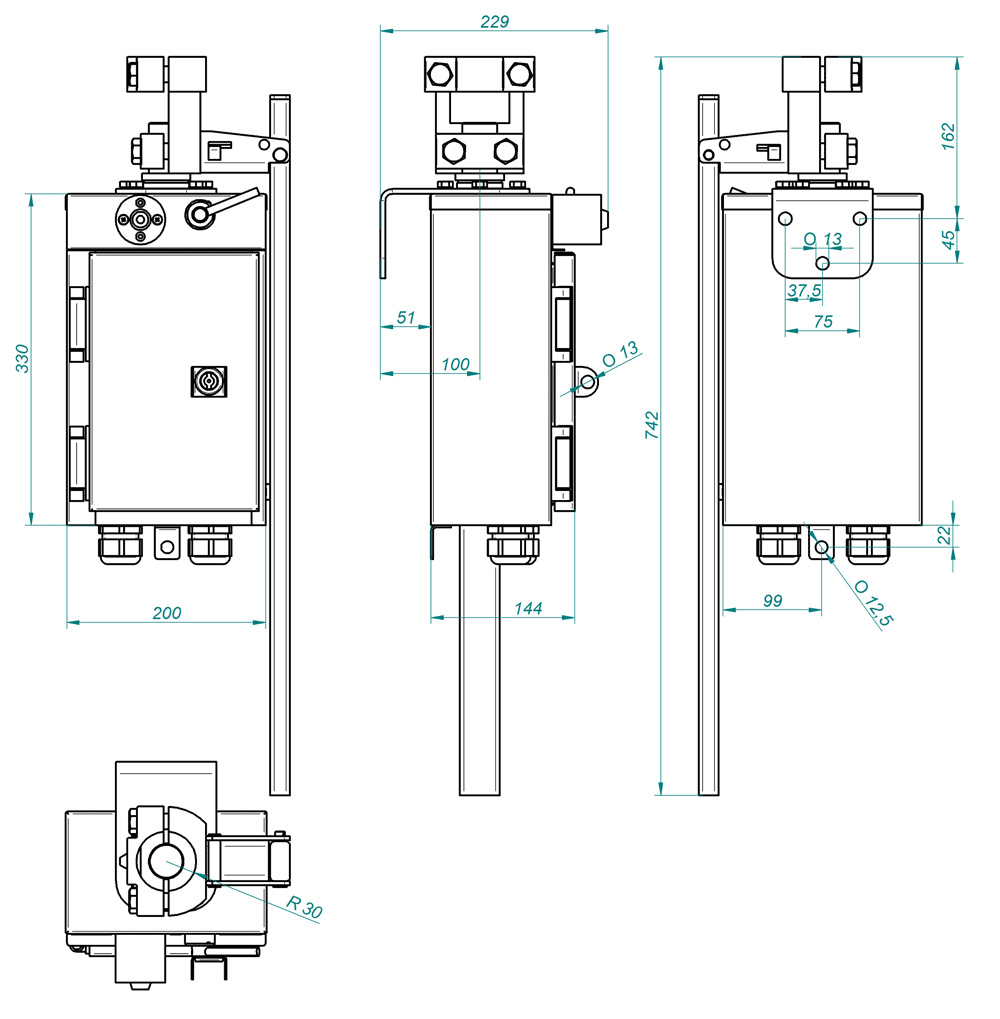

Габаритные и присоединительные размеры ПРГ-6М (исполнения 00, 01, 06, 07)

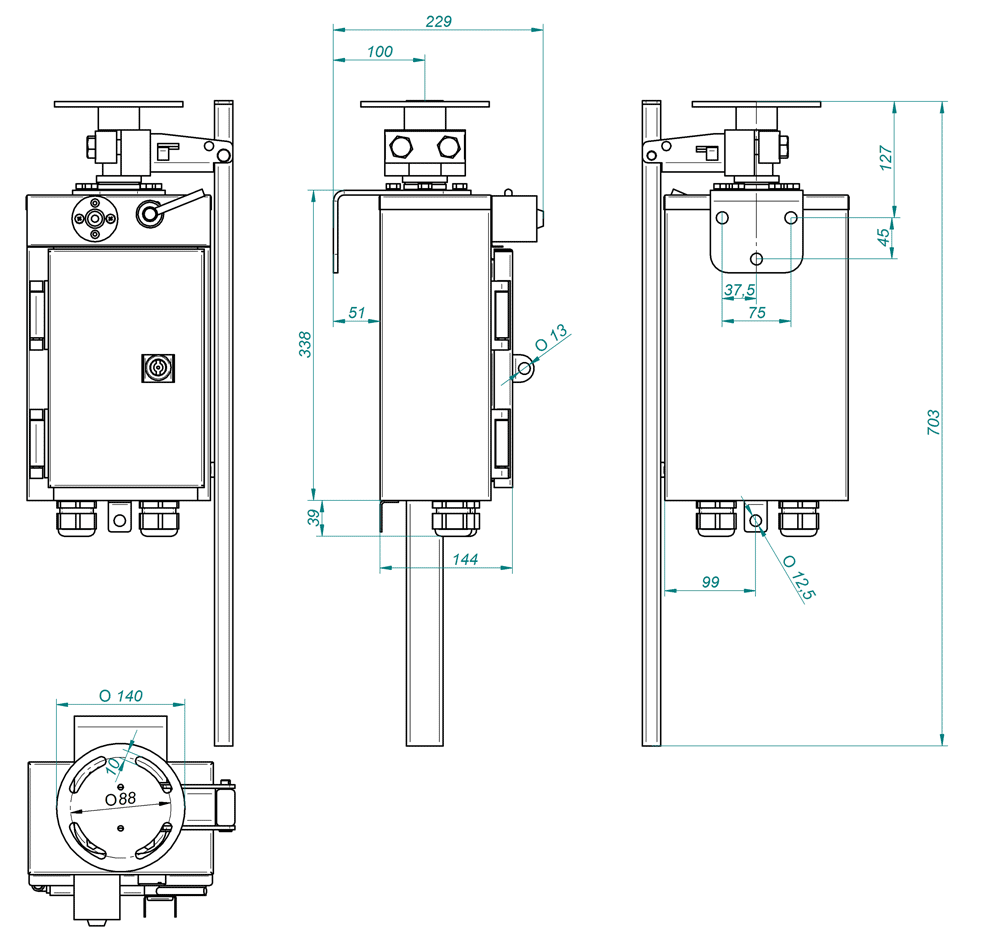

Габаритные и присоединительные размеры ПРГ-6М (исполнения 02, 03, 04, 05)
Аналоги приводов ПРГ-6М
- Привод ПР-М СЭЩ УХЛ1 ручной модернизированный предназначен для оперирования главными ножами и заземлителями разъединителей РН-110, РН-220, РГП-110, РГП-35.
