Блок ВБУ для управления двигательными приводами разъединителей
Выносной блок управления ВБУ предназначен для управления двигательными приводами разъединителей при высоте над уровнем моря не более 1000 метров и температуре окружающей среды от -60°С до +40°С, изготавливается в соответствии с ГОСТ Р 52726 в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1.

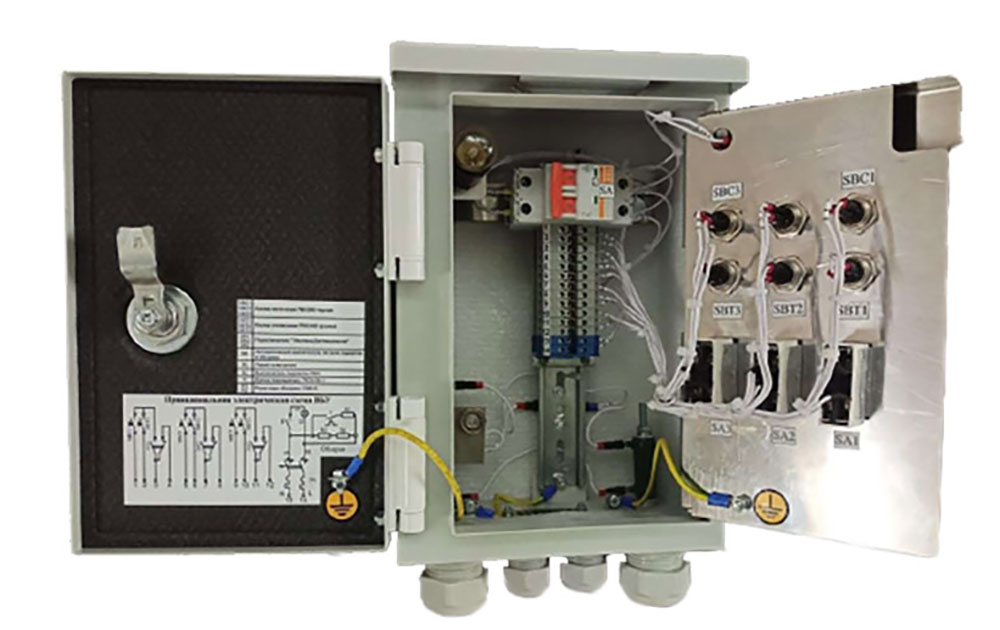

Блок управления ВБУ состоит из корпуса, выполненного из нержавеющей стали. На дне корпуса и в его верхней части расположены аэраторы. Внутри корпуса на панели управления размещены для каждого из трех управляемых приводов кнопки управления "Включить-Отключить", переключатели режима работы "Местное-Дистанционное" и лампа освещения, которая включается при открывании дверки.
Панель управления может поворачиваться на 180 градусов. В рабочем положении она фиксируется магнитной защелкой. За панелью управления установлен клеммный ряд и автоматический выключатель обогрева, который включает цепи освещения и обогрева.
Доступ внутрь привода при монтаже и наладке осуществляется после отпирания замка специальным ключом.
Краткие технические характеристики блока управления ВБУ
- Количество управляемых приводов: до трех
- Напряжение питания: 230 В
- Степень защиты от пыли и дождя по ГОСТ 14254: IP55
- Мощность постоянно включенного обогрева: 10 Вт
- Мощность дополнительного обогрева, включаемого при температуре окружающей среды ниже нуля градусов: 15 Вт
- Масса блока ВБУ: 5 кг
