Разъединители РКМ-3,3/3000 (4000) , РКЖ-3,3/3000 (4000) и РКС-3,3/3000 (4000) для контактной сети ж/д наружной установки
Разъединители РКМ-3,3/3000 и РКМ-3,3/4000
Разъединители контактной сети модернизированные предназначены для включения и отключения находящихся под напряжением обесточенных участков железных дорог постоянного тока напряжением 3,3 кВ, а также для заземления отключенных участков контактной сети. РКМ подразделяются по типу подключаемых проводов и номинальному току 3000 А, 4000 А.
В разъединителях марки РКМ применена прогрессивная модель присоединения контактных выводов. Данная конструкция обеспечивает непосредственное присоединение плоских медных пластин с приваренными к ним гибкими проводами (медными или алюминиевыми).
Данный тип разъединителей может работать как с моторными приводами ПДЖ-01-1, ПДМ-1, так и с ручным типа ПРЖ.
Привод ПРЖ-УХЛ1 предназначен для ручного оперирования разъединителями серии РКМ на напряжение 3,3 кВ
Разъединители РКЖ-3,3/3000; РКЖ-3,3/4000 и РКЖ–3,3/1250 УХ1
Разъединители контактной сети постоянного тока РКЖ–3,3/1250 УХЛ1, РКЖ–3,3/3000 УХЛ1 и РКЖ–3,3/4000 УХЛ1 предназначены для включения и отключения находящихся под напряжением ненагруженных участков контактной сети постоянного тока электрифицированных железных дорог, а при оперировании двигательным приводом - также для отключения при наибольшем рабочем напряжении токов вспомогательных машин электроподвижного состава, токов отопления пассажирских вагонов и в аварийном режиме - токов подпитки смежных подстанций.
Разъединители РКЖ-3,3/1250 УХЛ1 предназначены также для заземления отключенных участков контактной сети.
Привод ПРЖ УХЛ1 предназначен для ручного оперирования разъединителями РКЖ–3,3, привод ПДЖ–1 УХЛ1 предназначен для двигательного оперирования.
Изделия взаимозаменяемы с эксплуатируемыми в настоящее время разъединителями РКС и приводами ПР–1.

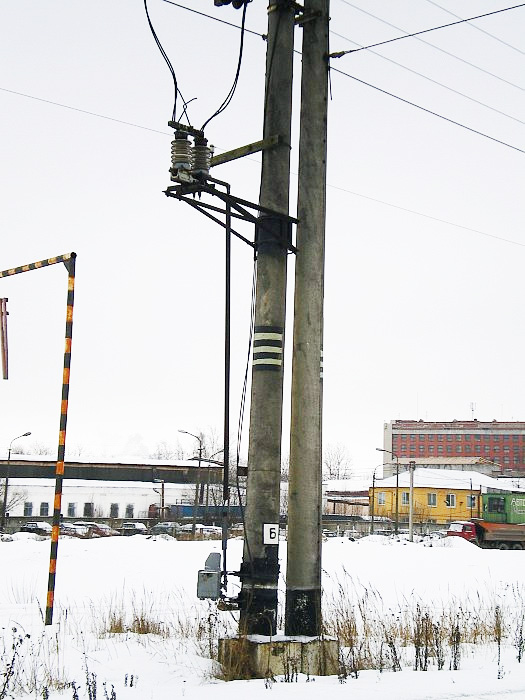

Разъединители РКС-3,3/3000 (4000); РКСЗ-3,3/3000 и РКСП-3,3/3000 (4000)
Разъединители контактной сети РКС (РКСЗ, РКСП) предназначены для включения и отключения находящихся под напряжением, ненагруженных участков контактной сети электрифицированных железных дорог постоянного тока на номинальное напряжение 3,3 кВ.
Основная номенклатура разъединителей РКС:
- РКС-3,3/4000; РКС-3,3/3000; РКС-3,3/4000М; РКС-3,3/3000М
- РКСП-3,3/4000; РКСП-3,3/3000
- РКСЗ-3,3/3000
Разъединители РКС (РКСЗ, РКСП) чаще всего управляются приводами УМП-II, УМП-IIМ1 или ПДЖ–1 УХЛ1.
Технические характеристики разъединителей РКМ, РКЖ, РКС 3,3 кВ
| РКМ – 3,3/ 3000 УХЛ1 | РКМ – 3,3/ 4000 УХЛ1 | РКЖ–3,3/ 3000 УХЛ1 | РКЖ–3,3/ 4000 УХЛ1 | РКС-3,3/ 3000 | РКС-3,3/ 4000 | |
|---|---|---|---|---|---|---|
| Номинальное напряжение, кВ |
3,3
|
3,3
|
3,3
|
3,3 | 3,3 | 3,3 |
| Наибольшее рабочее напряжение, кВ |
4
|
4
|
4
|
4 | 4 | 4 |
| Номинальный ток, А |
3000
|
4000
|
3000
|
4000 | 3000 | 4000 |
| Предельный установившийся ток короткого замыкания, кА |
25
|
25
|
50
|
50 | 25 | 25 |
| Время протекания предельного тока короткого замыкания, с: главной цепи |
2
|
2
|
3
|
3 | 3 | 3 |
